隨著以太網技術在工業領域的廣泛應用，交換機作為構建以太網的重要設備在工業自動化現場也被大量應用。西門子SCALANCE X系列工業以太網交換機專為工業現場應用而設計。伴隨著交換機的應用我們可能面臨如何選擇合適的交換機，要不要對交換機進行配置，用于PNIO通信時要注意些什么，該怎樣配置環網等問題。對SCLANCE X系列交換機的應用進行控討，通過工程師互相交流加深對交換機的理解，提高交換機應用水平。

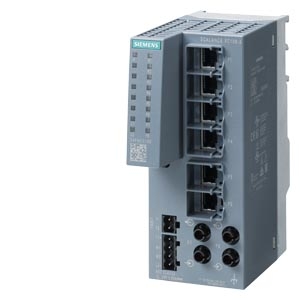

SCALANCE X交換機。

西門子現在主推SCALANCE X系列的交換機，它之下又分5個系列：

入門級X005 非網管型X100 網管型X200 增強網管型X300 模塊化X400

它們都是工業用交換機，實時性是可以保障的。但是不是全部都能做到同步實時（等時，IRT）,所以在使用到PN IO的時候需要注意哦。

網管型與非網管型的區別就是網管型支持 SNMP、web UI、冗余、端口鏡像等等。我們一般將非網管型的交換機稱為傻瓜交換機。相當于照相機上面我們經常說的傻瓜相機，就是不能進行一些配置和功能的支持。

現在基本上我用得最多的應該是使用SNMP在HMI上做冗余環網的鏈路狀態。

SCALANCE 系列的交換機上有的型號有set鍵，他可以用來更改交換機的狀態，進行一些設置。

1.通電后，如果按住2-3 秒，RM LED閃爍2秒鐘，在此期間松開按鈕，則禁用 RM。

2.如果按住按鈕，則 RM LED 將一直亮起并啟用 RM。

3.如果按住按鈕的時間更長（15 秒），則設備將復位至“出廠默認設置”，所有的端口 LED（綠色）都閃爍。

這個Set按鈕還可以用來顯示或者修改當前監視的端口：

1.按住該按鈕后，當前有效的故障掩碼將顯示大約 3 秒鐘。受監視端口的 LED 將以 5 Hz 的頻率閃爍。

2.要更改故障掩碼，請繼續按住該按鈕。再過 3 秒鐘后，將顯示端口的當前鏈接狀態并且電源 LED 將以 2.5 Hz 的頻率閃爍。繼續按住該按鈕。再過 3 秒鐘后，將接受該狀態并將其保存為新的故障掩碼。現在受監視端口的 LED 將持續亮起，直到松開按鈕。但是只要 LED 仍在閃爍，就可通過松開按鈕來停止保存掩碼。

3.如果設置為空的故障掩碼（不監視任何端口）或者您希望設置空掩碼，則 2 個端口的 LED 將一亮一滅交替閃爍。

在對于這些是否啟用的RM等等設置時，建議大家還是先配置管理IP，然后通過WebUI去設置，更直觀形象！
